双轴直径测量仪

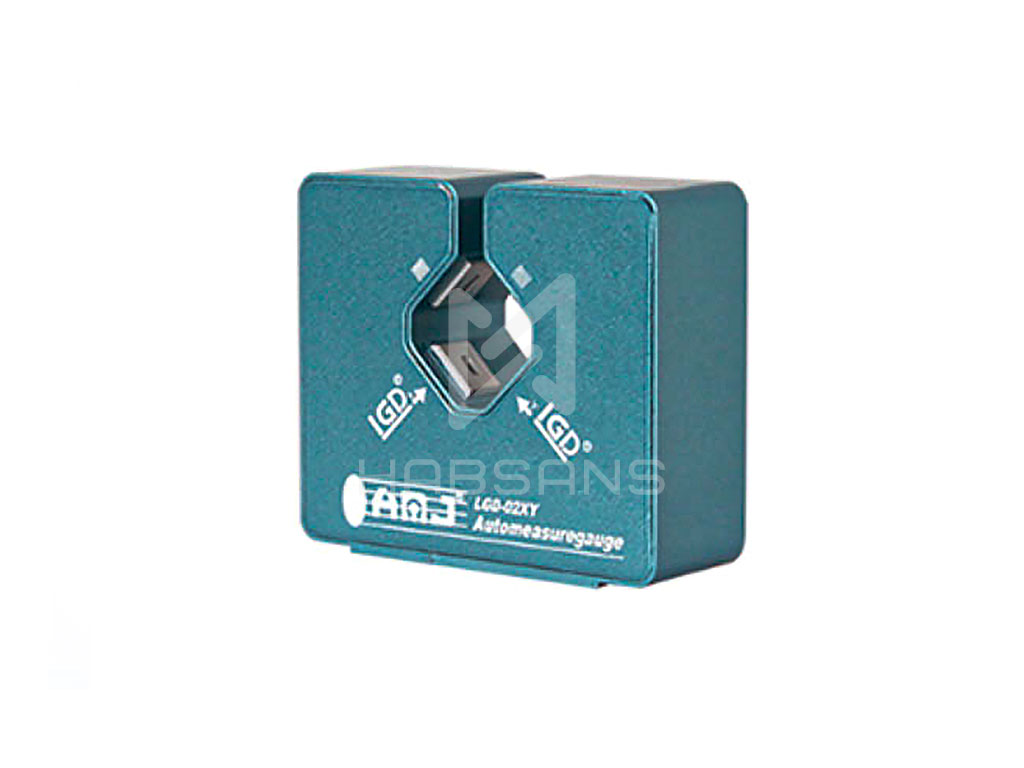

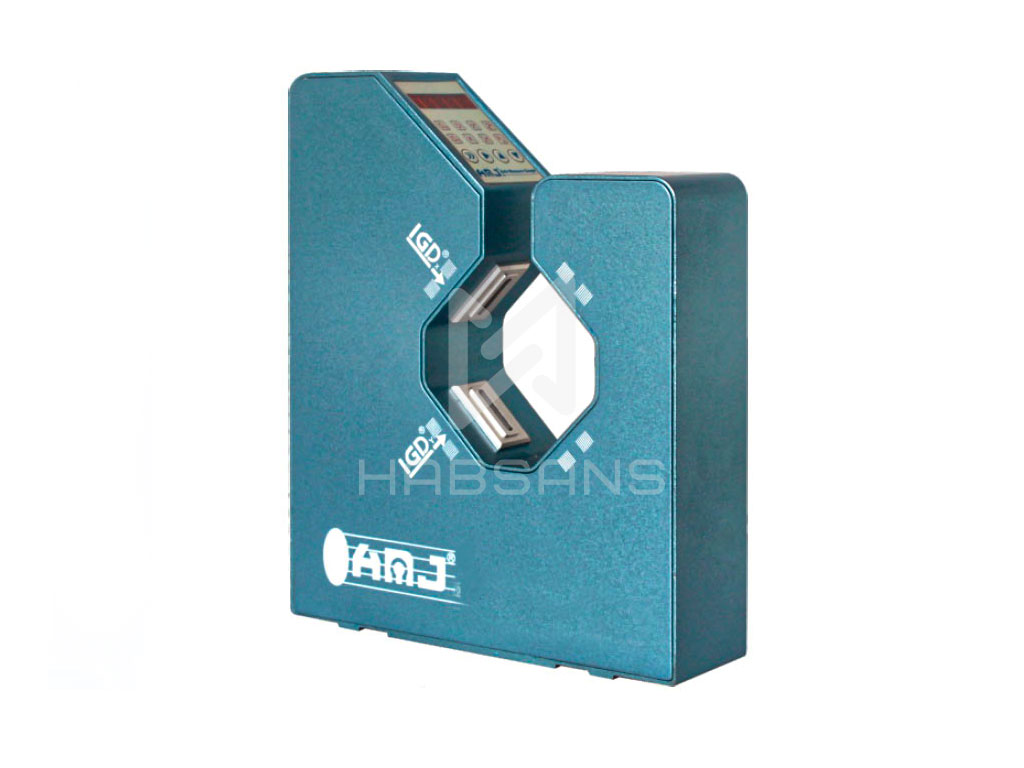

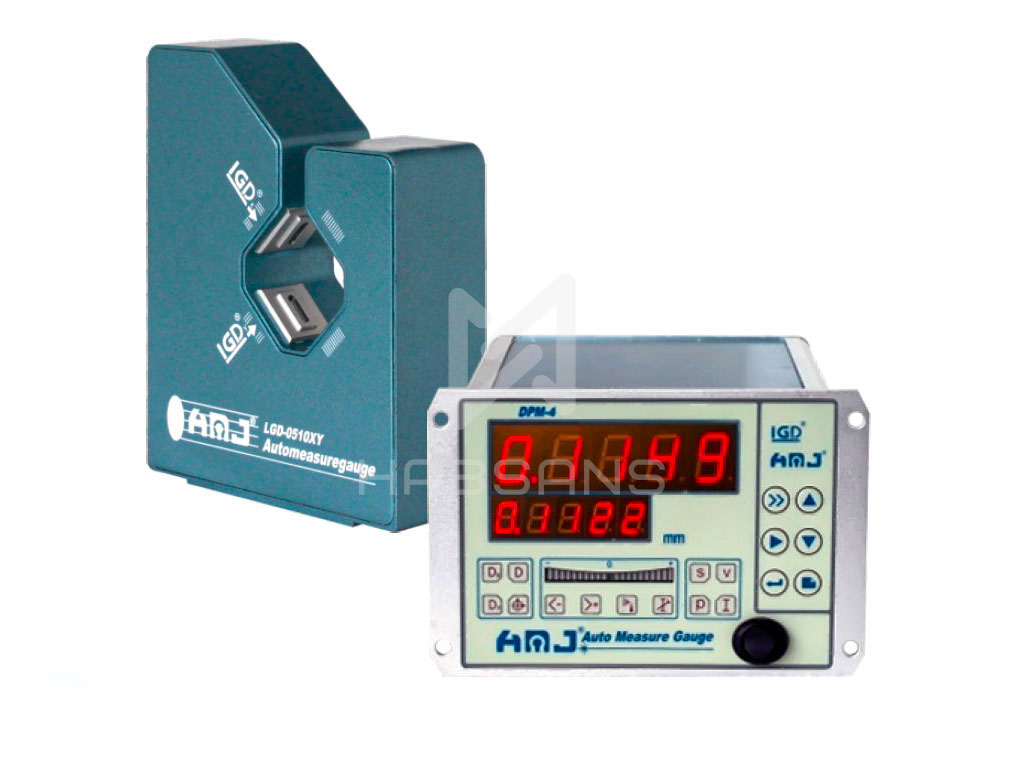

生产测量仪型号系列： HS-LGD02XY, HS-LGD05XY, HS-LGD10XY, HS-LGD25XY, HS-LGD60XY
这些设备用于精确测量诸如电线、电缆、漆包线、管材、软管和玻璃棒等物体的直径。
测量沿两个轴（XY轴）进行
测量仪目录 PDF
- 制造周期：10天
- 快速交付：从5天起
- 快速且精确的直径控制
- 保修期：1年
| HS-LGD系列双轴直径测量仪技术参数 | |||||
|---|---|---|---|---|---|
| 型号 | HS-LGD02XY | HS-LGD05XY | HS-LGD10XY | HS-LGD25XY | HS-LGD60XY |
| 测量范围（毫米） | 0.02-1 | 0.05-5 | 0.1-10 | 0.1-20 | 0.4-50 |
| 分辨率（微米） | 1 | ||||
| 测量精度 | ±3 微米 ±0.02%D | ±0.8 微米 ±0.02%D | ±3 微米 ±0.02%D | ±2 微米 ±0.02%D | ±3 微米 ±0.02%D |
| 重复精度（微米） | ±1 | ||||
| 报警输出 | 24W-1A（接触负载） | ||||
| 通信接口 | RS-485/MODBUS | ||||
| 电源 | AC 100-240V（50-60Hz） | ||||
| 设备重量（公斤） | 12 | 12 | 12 | 12 | 11 |
| 设备外形尺寸（毫米） | 172*150*62 | 172*150*62 | 225*178*62 | 225*178*62 | 385*374*56 |
直径测量仪 总体信息
应用领域
- 测量电线和电缆的外径
- 测量钢管和钢棒的外径
- 测量射频电缆和光纤电缆的外径
- 测量扁平电缆和铜排的宽度和厚度
工作原理
1.宽广的检测区域
LGD系列激光直径测量仪能够在指定范围内精确测量，即使被测物体移动或振动。测量过程中无需使用定位支架，因为该过程完全无接触，这意味着不会损坏或压缩被测物体。这种方法有助于提高产品质量并最小化测量误差。
2. 双轴扫描
双轴直径扫描是一种测量方法，使用两个相互成角度放置的独立光学或激光扫描器来测量物体直径。该方法提供高精度测量，并可更详细地控制被测物体的几何形状。
主要优势
优化光学系统：采用改进设计，实现高精度测量
先进非球面透镜：采用现代光学非球面透镜加工技术，提高成像质量
激光扫描技术：利用激光扫描精确测量外径，特殊算法可避免长期使用工具时的数据漂移
自动校准与易于操作：仪器支持自动校准，操作方便
紧凑轻便：结构紧凑，重量轻，便于运输和使用
问题与回答
激光扫描直径测量技术如何工作？
激光直径测量仪通过电机和棱镜发射激光束。系统中的电机用于旋转棱镜或其他光学组件，从而改变激光束方向。当被测物体位于扫描区域时，光被阻挡并通过聚焦棱镜。光阻挡时间可用于计算外径或其他参数。
如何实现高检测精度与高稳定性？
高检测精度与高稳定性通过使用进口高速微型电机实现，这些电机提供高扫描频率。此外，采用高准直激光，提高测量可靠性与精度。最新的光学非球面系统设计与加工也起关键作用。这些因素共同保证了系统卓越性能。
如果被测物体振动，会影响测量精度吗？
LGD可精确测量振动的物体，而不影响测量精度。
