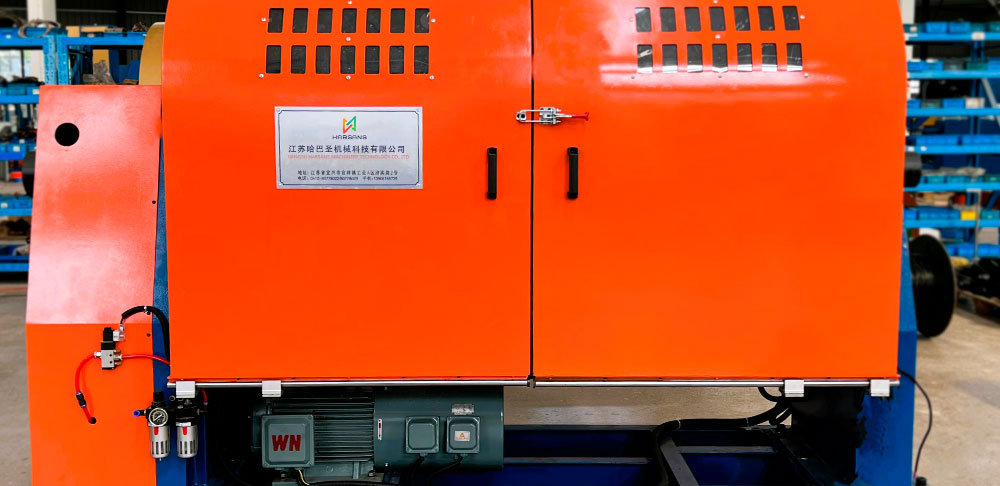

切向铠装机
切向铠装机是一种执行电缆铠装工序的设备，其功能包括通过缠绕方式将金属带包覆在电缆上。
- 制造周期：60个日历天。
- 设备质保期：投产后1年。
- 售后服务：在俄罗斯、哈萨克斯坦、乌兹别克斯坦设有服务中心，并提供在线支持与远程诊断服务。
- 灵活的付款条件：在签署合同前可进行部分预付款，设备准备就绪并发货前完成全额付款。
- 投产调试：Habsans公司的专业工程师将负责设备安装、调试及操作人员培训。
| 切向铠装机技术参数： | |
| 项目 | 参数 |
|---|---|
| 最大坯料尺寸（毫米） | Ø100 |
| 带盘外径（毫米） | Ø800 |
| 适用带宽（毫米） | 5 – 50 |
| 最大钢带厚度（毫米） | 0,5 |
| 铠装头最大转速（转/分） | 500 |
| 带材材料 | 金属带 |
| 缠绕节距（毫米） | 8 – 190 |
| 变频交流电机功率（千瓦） | 22 |
切向铠装机 一般信息
用途：
本生产线执行电缆铠装工序，即通过缠绕方式将金属带包覆在电缆外层。该工序能够在电缆表面形成金属防护层，为电缆提供额外的抗外部机械冲击、电磁干扰及环境影响的保护。金属带缠绕是保证电缆产品可靠性和质量的重要环节。
工作原理

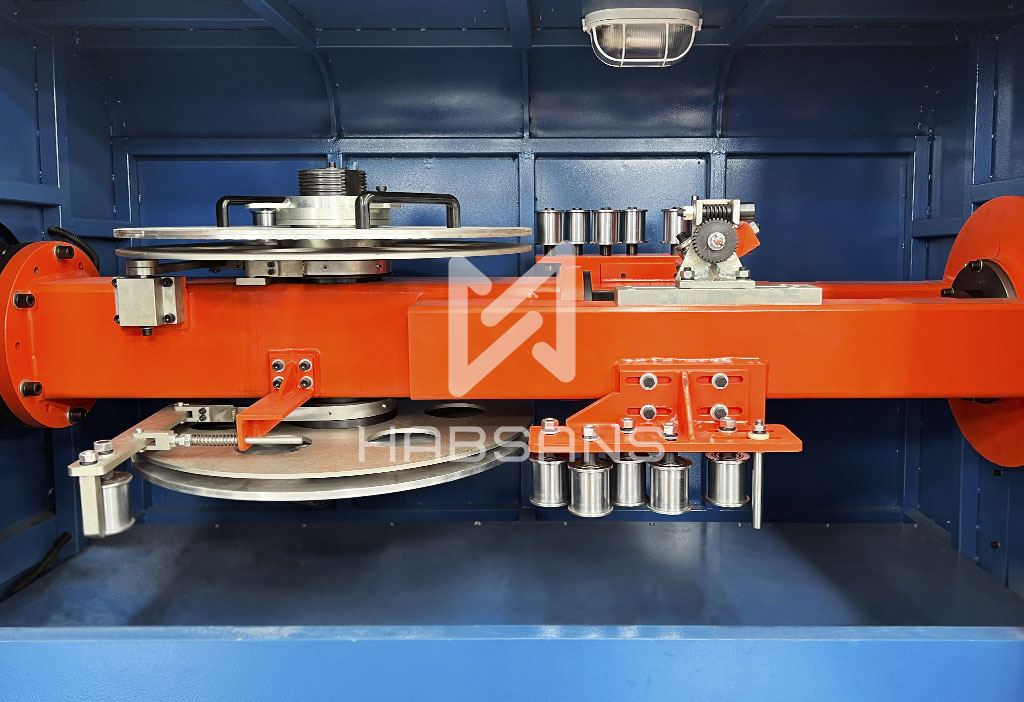

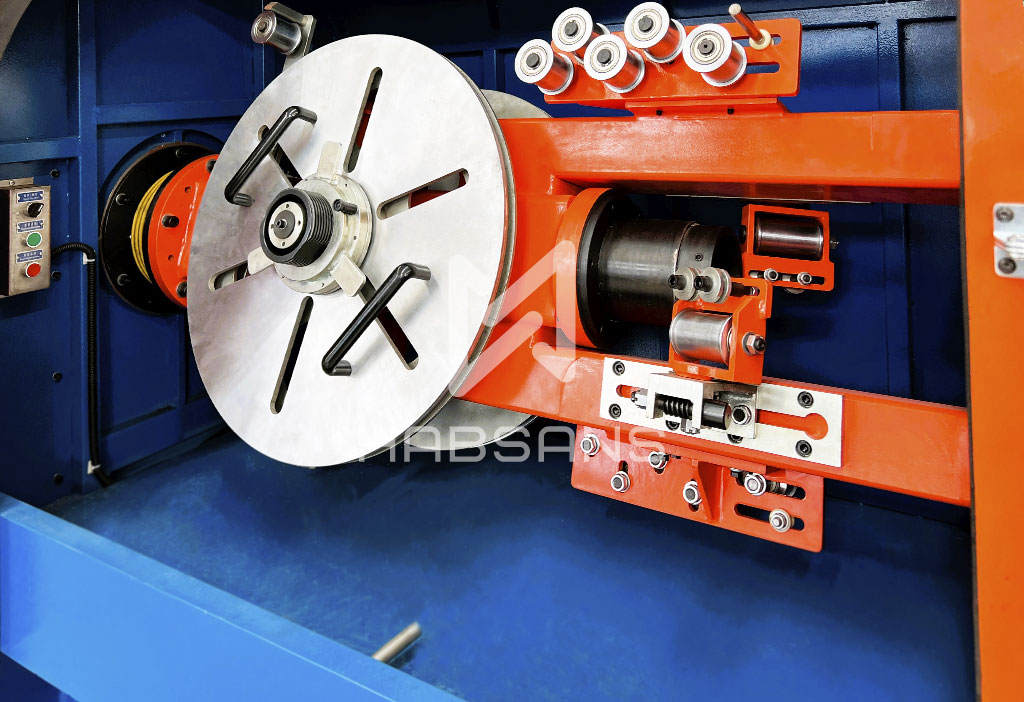

设备采用切向结构，由22千瓦交流电机驱动。无级变速传动，可实现顺时针和逆时针旋转。张力系统由五个导向辊组成，可调节高度。其中一个端部导辊可沿轴向调整位置。导向辊可在轴向上调节并修正张力角度。带材张力为机械调节方式。
主要优势
- 配备气动制动系统
- 采用机械式带材张力调节
- 缠绕节距无级平滑调节
- 缠绕电机支持正反转功能
- 设有紧急停机报警系统，确保安全运行
- 门体配有位置限位开关，用于检测门体开关状态
问题与回答
在铠装过程中可使用哪些材料？
铝合金 [Al]、镀锌钢带、不锈钢带。
包覆前的进线最大坯料尺寸是多少？
最大坯料直径 Ø100 毫米。
如何检测带材断裂？
系统配备断带检测传感器，用于检测带材断裂或用尽。在带盘导向辊上安装有光电感应传感器，当带材断裂或结束时，该传感器能即时检测信号并触发系统响应，从而保证设备的连续稳定运行。
