光滑轴排 线装置
可生产型号： GP3-15, GP3-20/22, GP3-30/25, GP3-40, GP3-50, GP3-60
光滑轴排线装置用于将电缆及其他卷绕类产品均匀排布到任意宽度的线盘上。
- 生产周期：3 个日历天。
- 售后服务：在俄罗斯设有服务中心，并提供在线支持与远程诊断。
| GP3 系列排线装置技术参数 | ||||
|---|---|---|---|---|
| 型号 | 轴径（mm) | 最大排线步距（mm） | 最大剪切强度（H） | 最大剪切强度（kg） |
| GP3-15 | 15 | 11 | 110 | 11 |
| GP3-20/22 | 20 | 16 | 160 | 16 |
| GP3-30/25 | 30 | 25 | 260 | 26 |
| GP3-40 | 40 | 32 | 420 | 42 |
| GP3-50 | 50 | 40 | 700 | 70 |
| GP3-60 | 60 | 48 | 1000 | 100 |

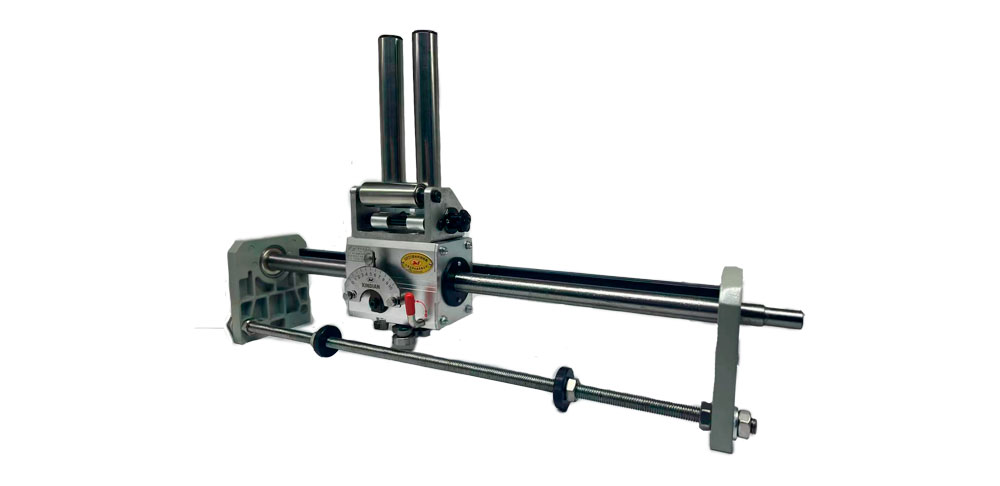

光滑轴排线装置总体信息
光滑轴排线器适用于将电缆及其他卷绕产品均匀排列到任何宽度的线盘上。
线性排线器的工作原理基于驱动轴与轴环之间的摩擦力，将驱动轴的旋转运动转化为排线器沿光滑轴双向的线性运动。球轴承机构用于步距切换。通过改变轴夹持器的角度，可调节排线器在光滑轴上的移动速度。 使用排线器需配置动力电机，使收线盘与主轴同步旋转。 根据线材厚度选择合适的链传动或带传动方式。 通常情况下，主轴与绕线轴的转速比为 1:1 至 1:5。

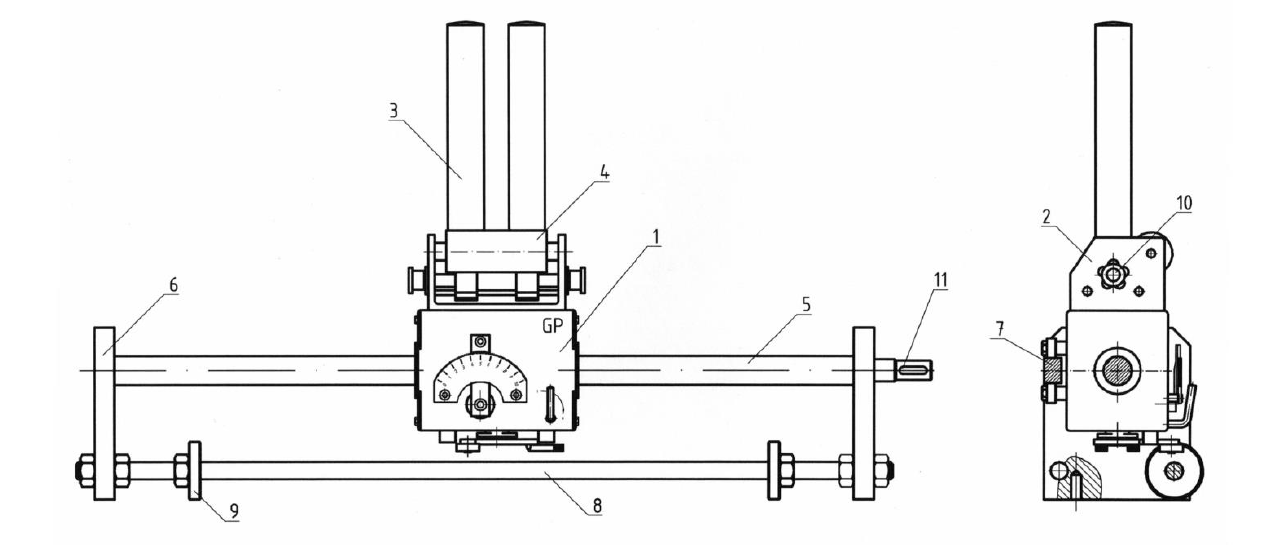

- 装置头部
- 导向机座
- 垂直导轮
- 水平导轮
- 光滑轴
- 支撑板
- 导轨
- 螺杆
- 限位器
- 调节螺栓
- 键条

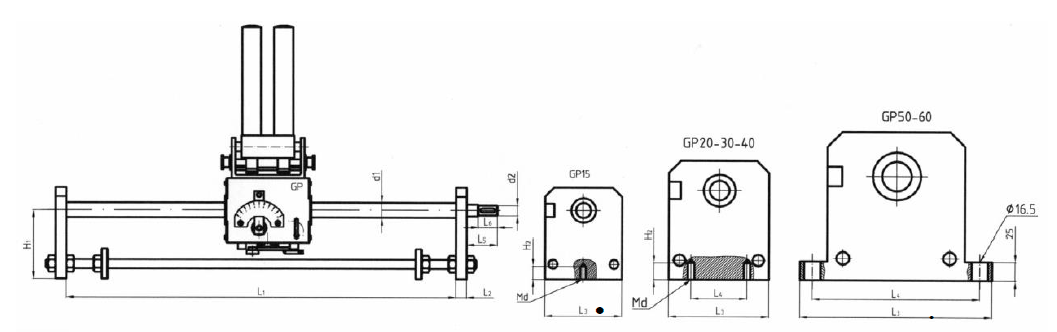

| 排线装置外形与连接尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | D1 | D2 | L1 | L2 | L3 | L4 | L5 | L6 | H1 | H2 | Md | 键条（宽 * 深） |
| GP3-15 | Ø 15 | Ø 15 | 430 | 14 | 70 | - | 36 | - | 75 | 15 | M8 | 5x2.5 |
| GP3-20 | Ø 20 | Ø 15 | 450 | 15 | 84 | - | 45 | 30 | 90 | 15 | 2M8 | 5x2.5 |
| GP3-30 | Ø 30 | Ø 20 | 500 | 18 | 125 | 70 | 57 | 40 | 105 | 20 | 2-M8 | 6x3 |
| GP3-40 | Ø 40 | Ø 25 | 800 | 20 | 160 | 80 | 55 | 40 | 120 | 25 | 2-M10 | 8x4 |
| GP3-50 | Ø 50 | Ø 35 | 1000 | 22 | 220 | 130 | 58 | 40 | 160 | 25 | 2-M10 | 10x5 |
| GP3-60 | Ø 60 | Ø 45 | 1200 | 25 | 220 | 150 | 58 | 40 | 180 | 25 | 2-M10 | 10x5 |
| 排线装置外形与连接尺寸 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L1 | L2 | L3 | L4 | L5 | L6 | d1 | Md |
| GP3-15 | 66 | - | - | 32 | 48 | 16 | 38 | 92 | 24 | 52 | 14 | - | 40 | - | 4-М6 |
| GP3-20 | 85 | 50 | 215 | 40 | 60 | 18 | 40 | 111 | 35 | 68 | 14 | 30-60 | 70 | 25 | 4-М6 |
| GP3-22 | 85 | 50 | 215 | 40 | 60 | 18 | 40 | 111 | 40 | 68 | 17.5 | 30-60 | 60 | 25 | 4-М6 |
| GP3-30 | 105 | 50 | 215 | 60 | 70 | 20 | 42 | 135 | 55 | 85 | 14 | 30-60 | 70 | 25 | 4-М6 |
| GP3-40 | 120 | 60 | 315 | 72 | 78 | 28 | 46 | 165 | 70 | 105 | 18 | 30-70 | 72 | 32 | 4-М8 |
| GP3-50 | 160 | 85 | 400 | 104 | 116 | 36 | 70 | 220 | 90 | 132 | 35 | 40-95 | 90 | 38 | 4-М8 |
| GP3-60 | 182 | 90 | 460 | 110 | 130 | 36 | 70 | 240 | 90 | 150 | 35 | 40-120 | 104 | 38 | 4-M8 |

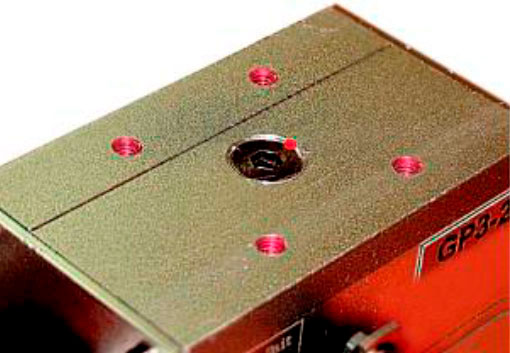

- 安装附件: 排线器顶部（图 6）设有四个螺纹孔，用于安装带导轮的支架或其他辅助装置。

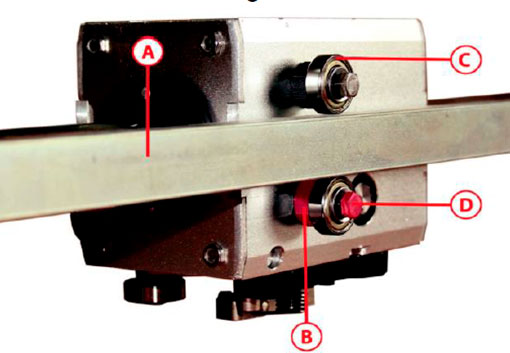

- 平衡轴承调整：通过导轮（C、D）与导轨（A）进行导轨宽度调整。 若两导轮间距与导轨宽度不符，松开下导轮（D）螺栓，旋转螺母（B）直至达到适合间隙。

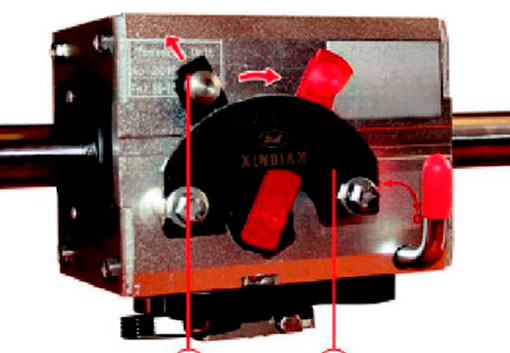

- 步距调节： 折叠架刻度（A）范围 0–10，用于设置排线步距。 设置步距时按下指示器（B），根据倍率调节至所需位置。

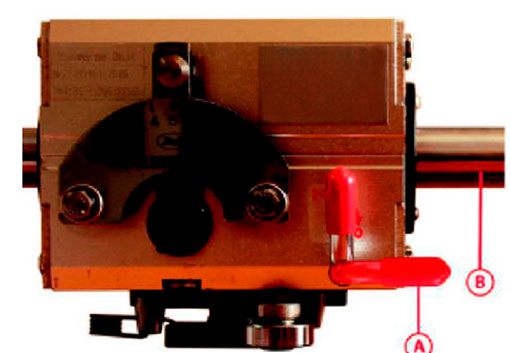

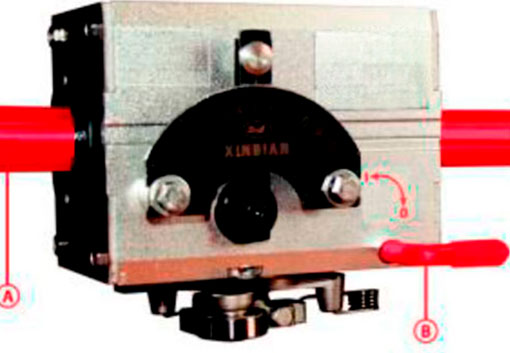

- 解锁手柄： 安装 GP3-20 时手柄须置于松开位置“0”。К开状态下，滑架可在光轴上自由移动。 工作状态时将手柄调至垂直位置“I”。

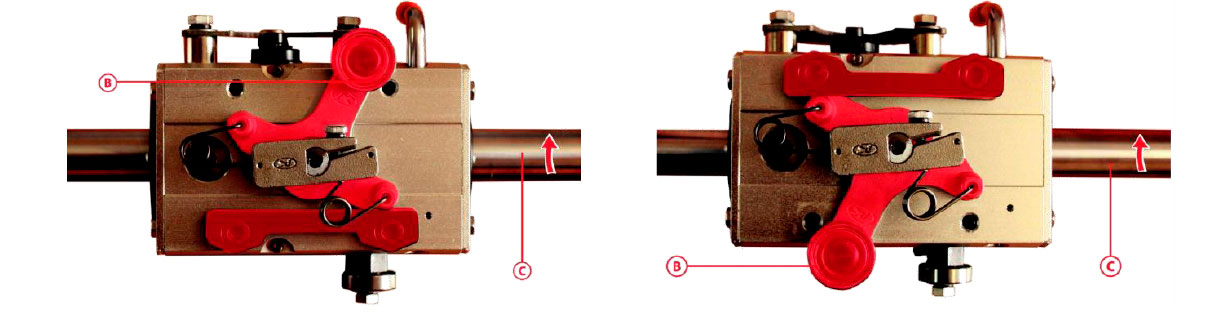

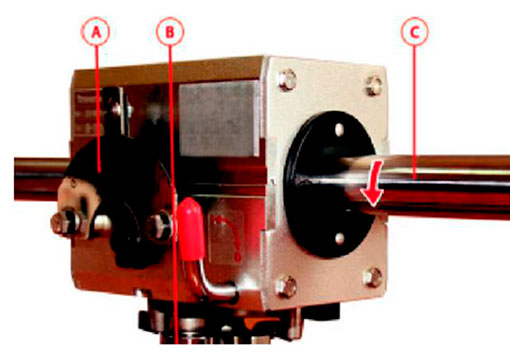

- 轴旋转方向： 光轴旋转方向由触发器位置决定。改变方向需将触发器旋转 180°。

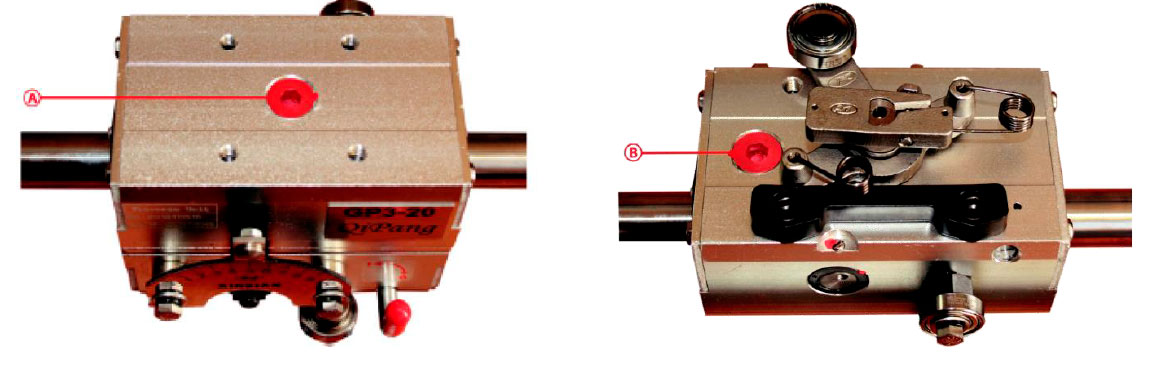

- 轴向压力调节： 滑架上设有两个调节螺母：一处在顶部中央，另一处在左下方。轻微旋转螺母即可改变轴承压力。

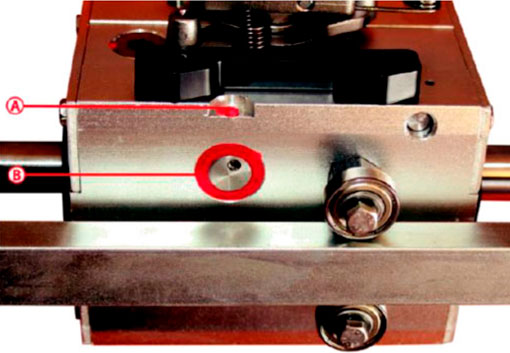

- 步距误差调整： 若左右步距不一致，松开螺栓（A），调整螺母（B）至步距一致。
- 维护： 光滑轴需定期加油润滑；停用时自由移动手柄应置于“0”位。禁止拆卸折叠框架。
光滑轴排线装置问答
排线装置的用途是什么？
排线装置用于将长条状产品均匀排列到线盘、线圈或电缆鼓上。
光滑轴排线器适用于哪些产品？
适用于电缆、电线、钢丝绳、金属丝及橡胶型材产品。
使用排线器的优势有哪些？
- 降低电缆损伤风险。
- 提高排线速度与效率。
- 线缆排布均匀，便于后续维护。
- 减少人工劳动强度，提高操作安全性。
