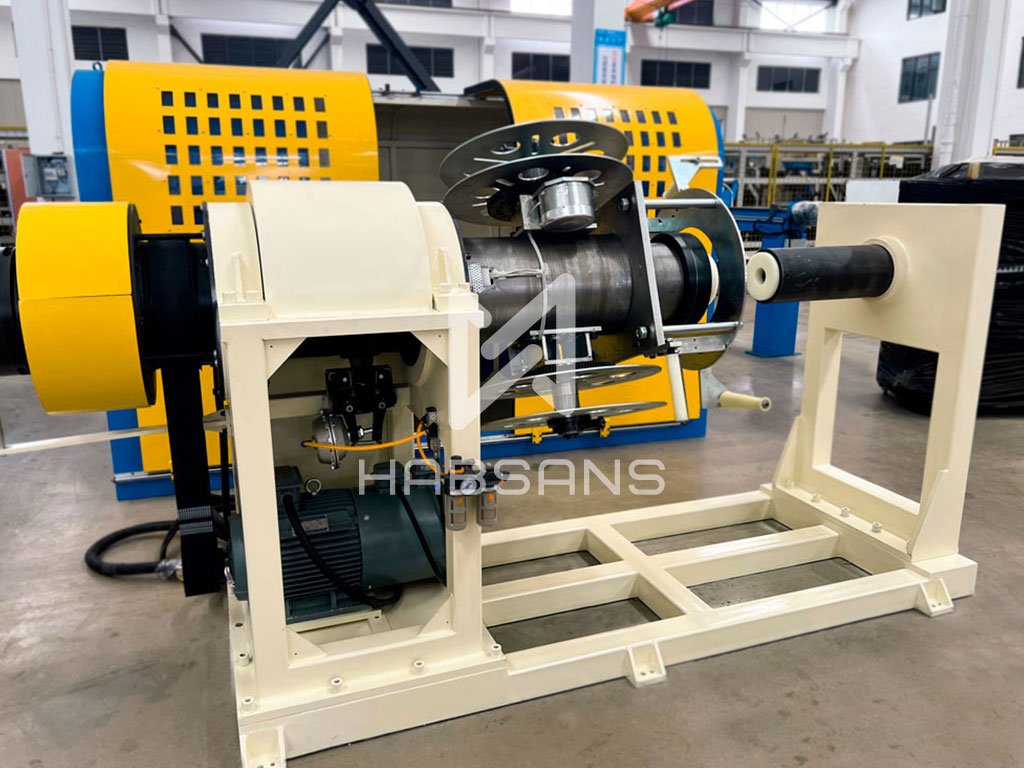

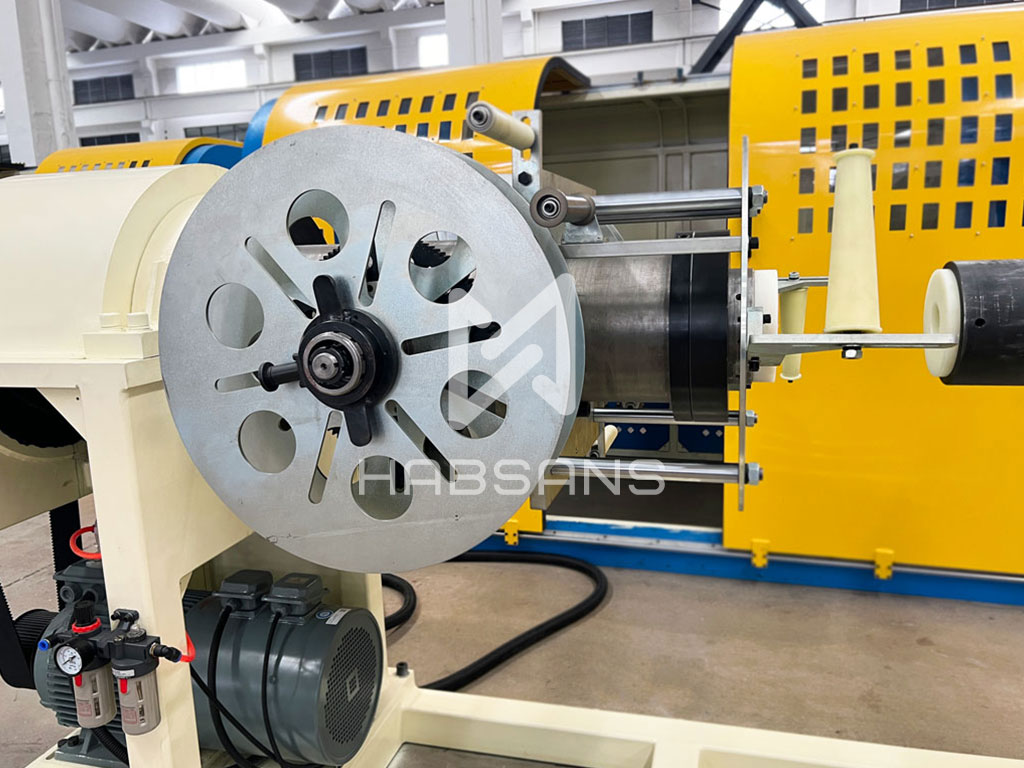

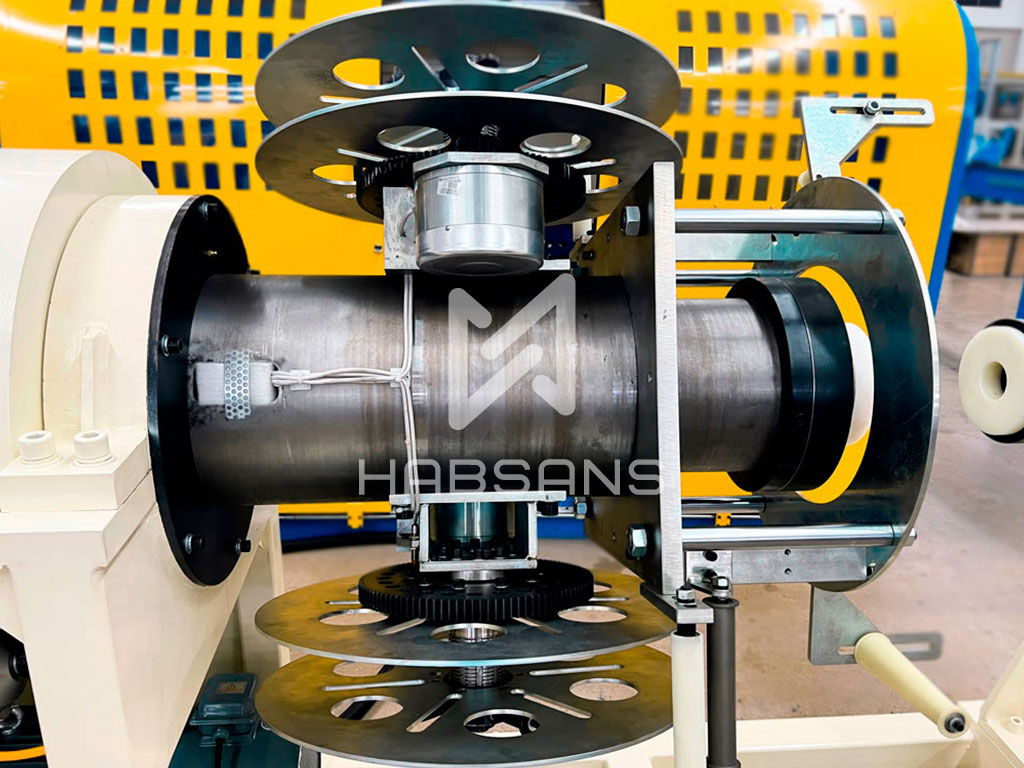

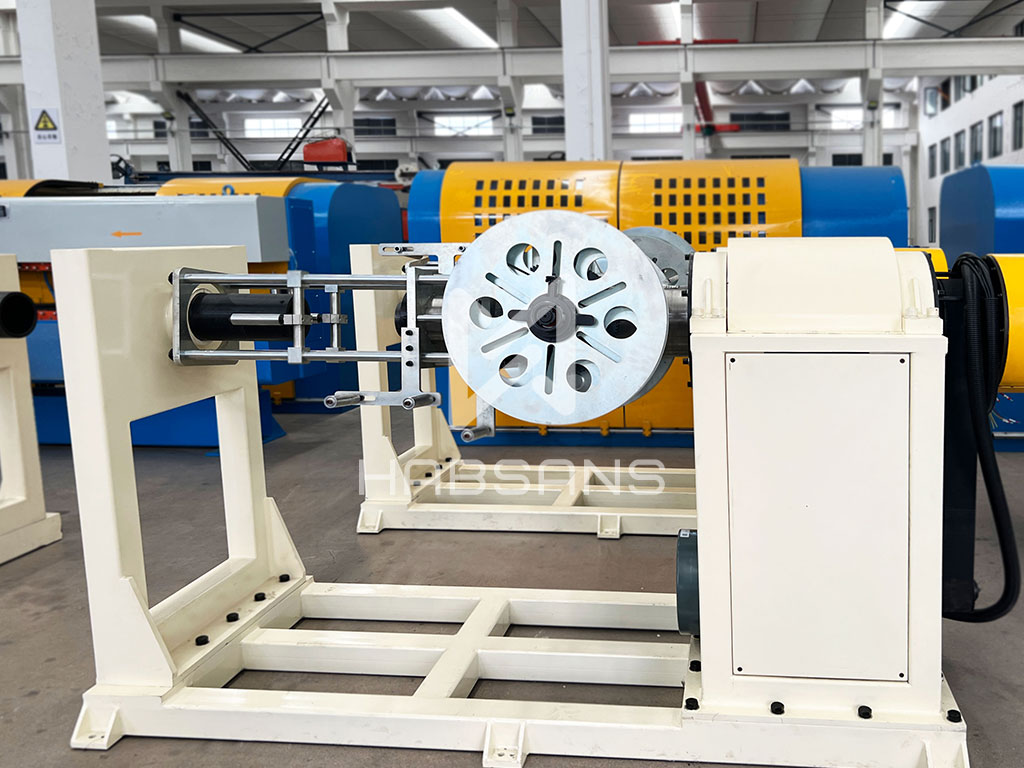

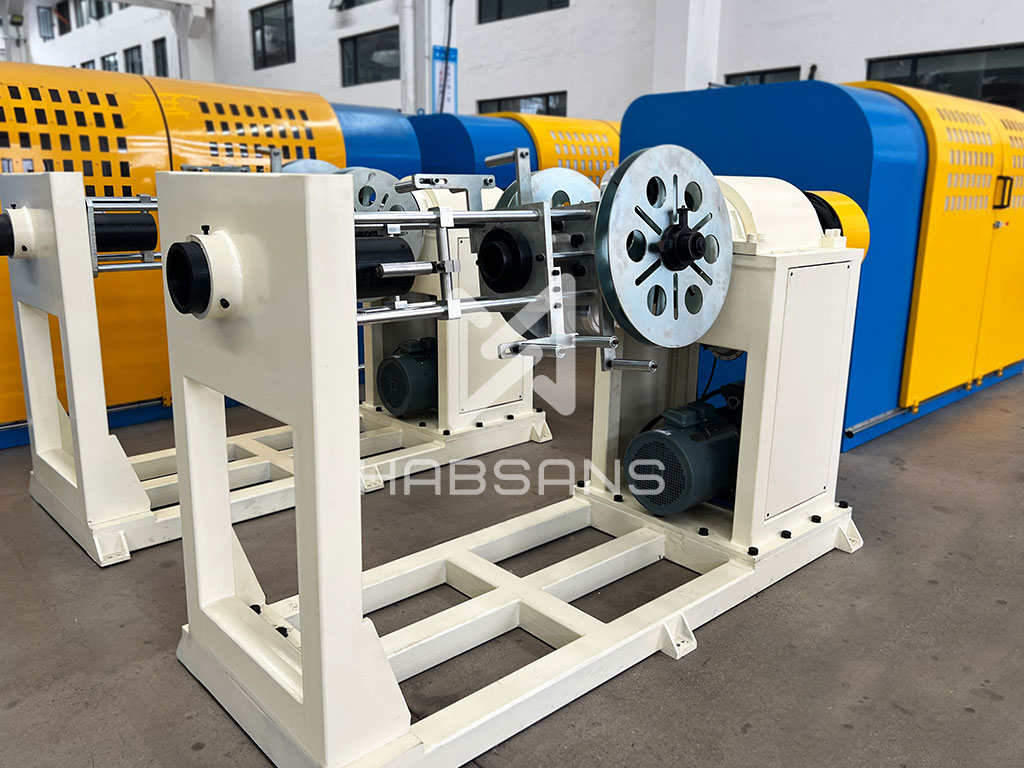

切向式带绕机
切向式带绕机是一种用于线材带绕工艺的设备，该工艺包括将非金属带绕覆于电缆表面。
用于大截面电缆生产，可使用铜带和铝带、聚乙烯带、纸带及其他非金属带进行切向绕包。
- 制造周期：60个日历天；
- 设备保修期：投产后1年；
- 服务支持：在俄罗斯、哈萨克斯坦、乌兹别克斯坦设有服务中心，并提供在线支持和远程诊断。
- 灵活付款条件：签约前支付部分款项，设备准备发货前支付全款；
- 投产调试：Habsans公司资深工程师负责设备安装、调试及操作人员培训。
| 切向式带绕机技术参数： | |
| 名称 | 参数 |
|---|---|
| 最大坯料尺寸（毫米） | Ø80 |
| 带轮外径（毫米） | Ø600 |
| 适用带宽（毫米） | 5 – 50 |
| 钢带最大厚度（毫米） | 0,5 |
| 带绕机主轴最大转速（转/分） | 500 |
| 带材材质 | 非金属带 |
| 绕包步距（毫米） | 8 – 190 |
| 变频交流电机功率（千瓦） | 22 |
切向式带绕机 总体信息
用途
本生产线执行线材带绕工艺，将非金属带缠绕于电缆表面。该生产步骤在电缆外层形成保护层，以防止外部影响、电磁干扰或其他外部因素。
工作原理
采用切向结构，由22千瓦交流电机驱动。传动无级调速，可顺时针或逆时针旋转。张力带有反馈，可手动微调。
主要优势
- 使用气动制动器
- 自动调节带材张力
- 绕包步距平滑无级调节
- 绕包电机具备正反转功能
- 生产线上安装报警系统，可在紧急情况下立即停止设备

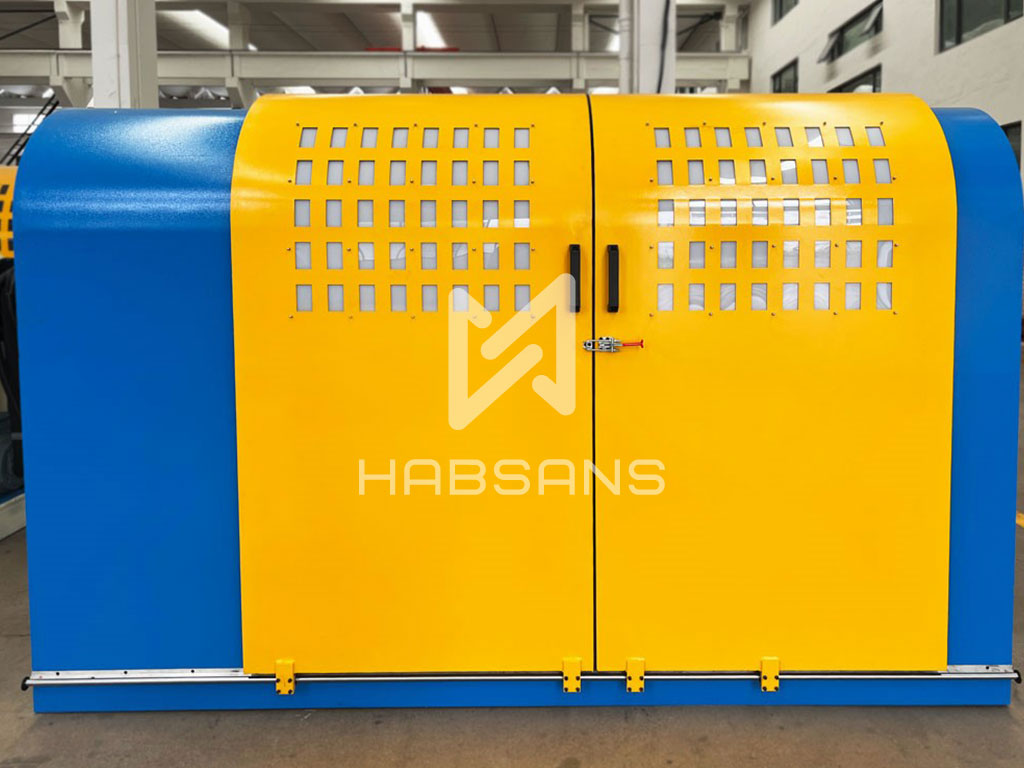

- 门状态控制采用限位开关，可检测门的开闭状态
问题与回答
在绕包过程中可以使用哪些类型的材料？
绕包过程中可使用的材料类型：铜箔、铝箔、聚乙烯带、纸带、布料及其他非金属带。
绕包前坯料的最大尺寸是多少？
绕包前坯料最大尺寸：Ø80毫米
带材断裂是如何检测的？
使用断带传感器检测带材断裂或用尽。在带轮上导向辊处安装光电感应传感器，用于确定带材断裂或结束的时刻，从而使系统能够及时响应并采取必要措施，保证设备连续运行。
