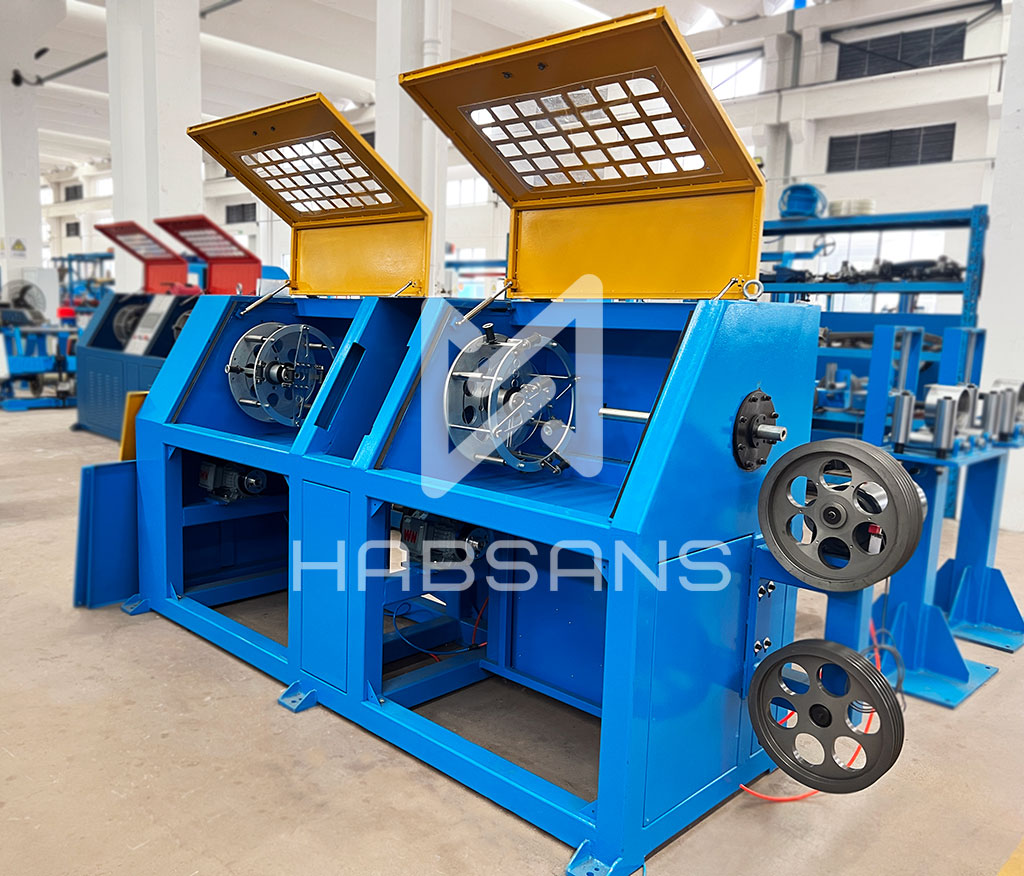

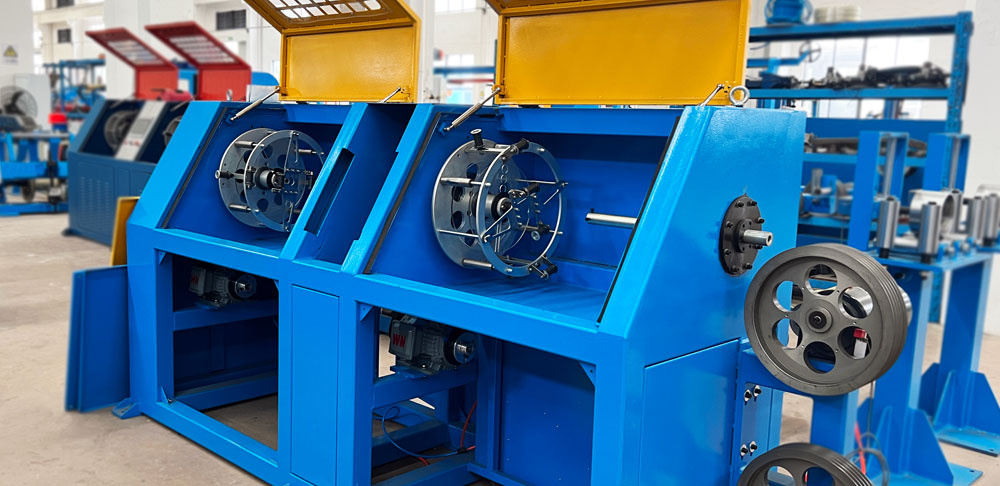

同心式缠带机
该设备用于大截面电缆的生产，可实现铜带、铝带、云母带、聚乙烯带、纸带及其他非金属带的同心式缠绕工艺。
- 制造周期：60个日历天。
- 设备质保期：投产后1年。
- 售后服务：在俄罗斯、哈萨克斯坦、乌兹别克斯坦设有服务中心，并提供在线支持和远程诊断服务。
- 灵活的付款条件：签约前可进行部分预付款，设备准备完毕并发货前完成全额付款。
- 投产调试：由Habsans公司专业工程师负责设备安装、调试及操作人员培训。
| 同心式缠带机技术参数 | |
|---|---|
| 项目 | 参数 |
| 最大坯料尺寸（毫米） | Ø50 |
| 带盘外径（毫米） | Ø500 |
| 适用带宽（毫米）) | 4 – 22 |
| 缠带头最大转速（转/分） | 1500 |
| 带材材料 | 聚酯、聚乙烯、迈拉、纸带、铜带、铝带、云母带 |
| 缠绕节距（毫米） | 20 – 200 |
| 变频交流电机功率（千瓦） | 12 |
切向铠装机 一般信息
用途：
同心式缠带机主要用于在各种类型的电缆绝缘导体（如电力电缆、控制电缆、光缆等）上缠绕云母带。该工艺为电缆提供额外的绝缘与防护层，从而提高产品质量与可靠性。
工作原理
同心式缠带机的工作原理是：电缆或导体被送入设备后，机器自动进行带材缠绕。缠绕过程在水平方向上围绕导体进行，确保带材均匀且紧密地附着在电缆表面。 在工作过程中，同心式缠带机通过精确控制带材供给与电缆输送，实现导体的均匀包覆，避免出现重叠或间隙。 设备可根据具体的电缆生产要求，对缠绕速度和带材张力进行多级调节。
因此，同心式缠带机可实现电缆绝缘导体的全自动带材缠绕工艺。
主要优势
- 支持恒定转速控制与带材张力调节
- 具备自动带距调整与断带检测功能
- 配备紧急停机报警系统
- 可实现备用卷盘无缝切换，不中断生产

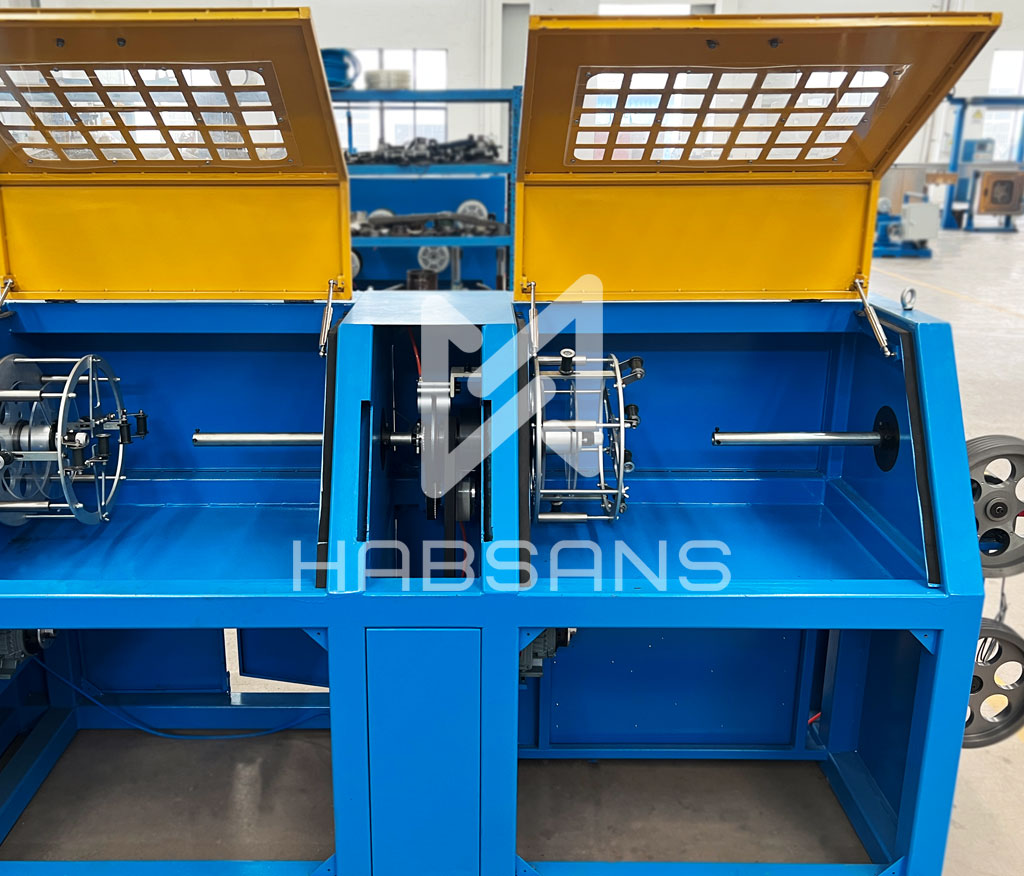

- 设有气动安全防护罩门结构
- 配备门体位置电感传感器（检测开/关状态）
问题与回答
在缠带过程中可使用哪些类型的材料？
可使用铜箔、铝箔、云母带、聚乙烯带、纸带、织物及其他非金属带。
在包带前电缆的最大外径是多少？
电缆包带前的外径范围为 Ø1 – Ø50 毫米。
带材张力的调节范围是多少？
带材张力可在 5 N·m – 50 N·m ±1 N·m 范围内平滑调节。
