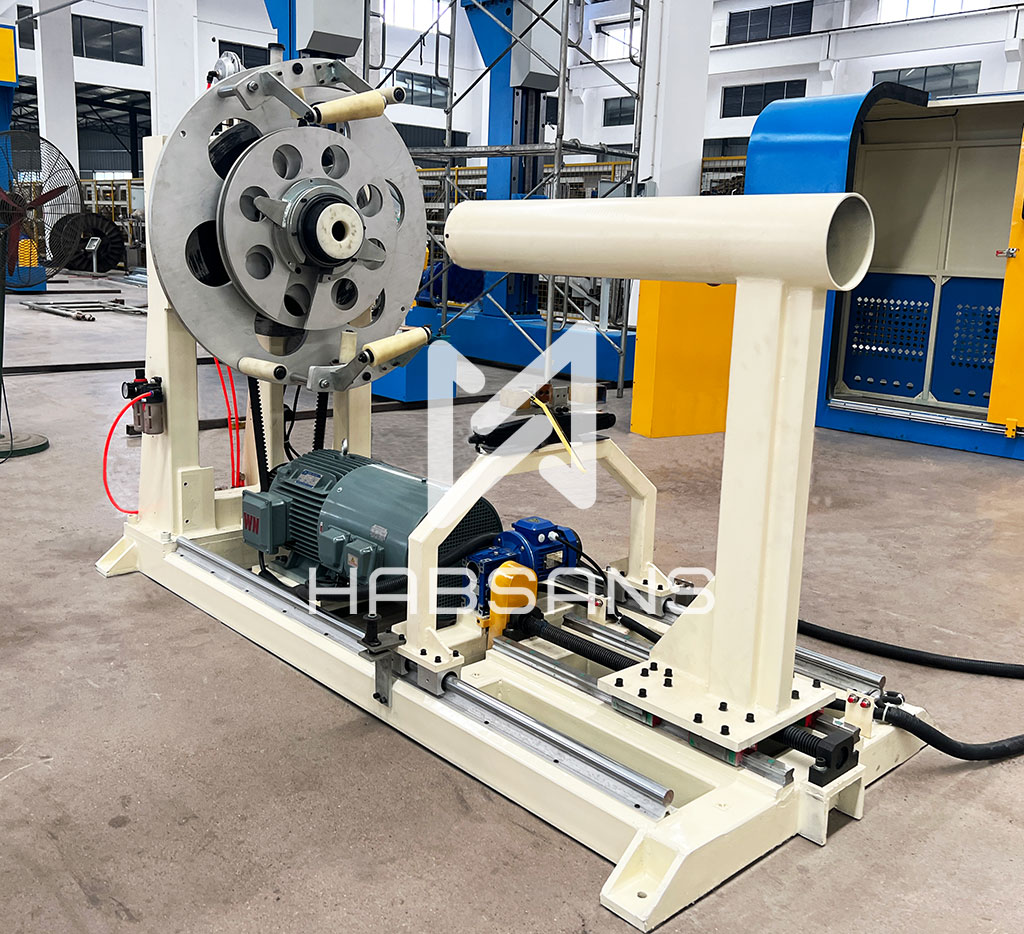

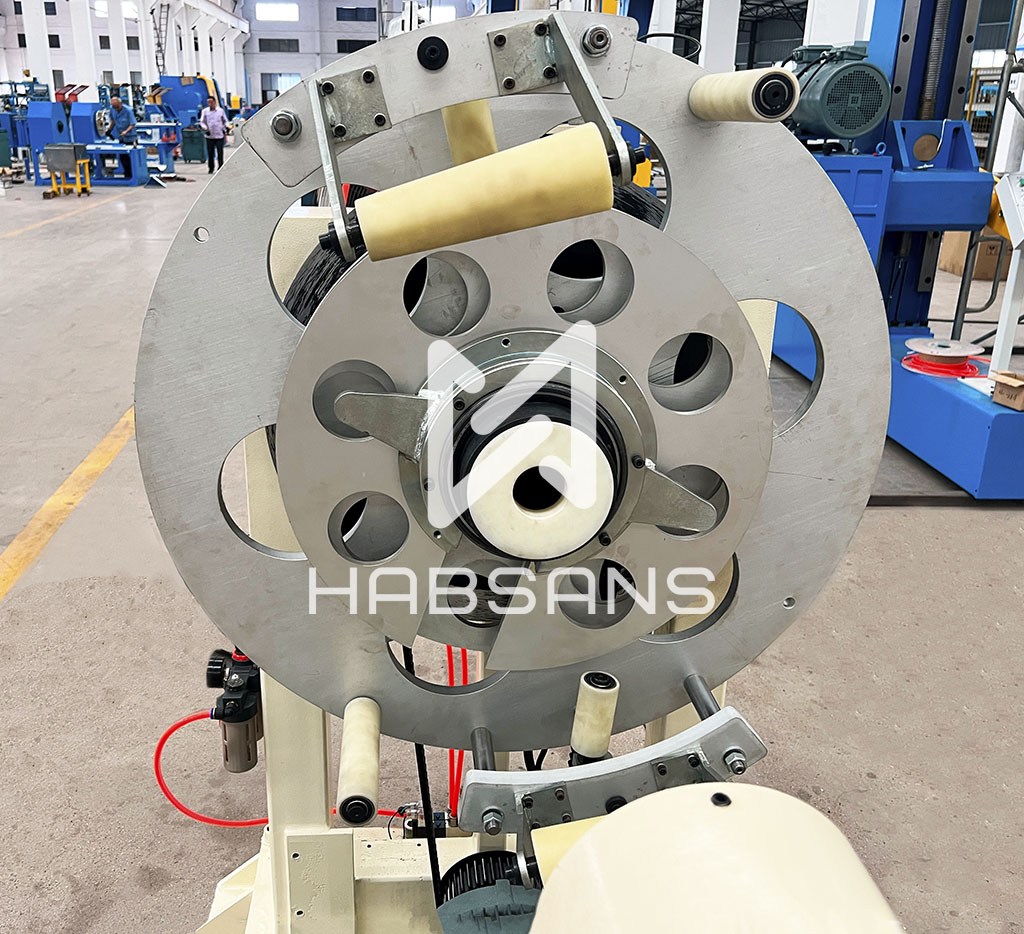

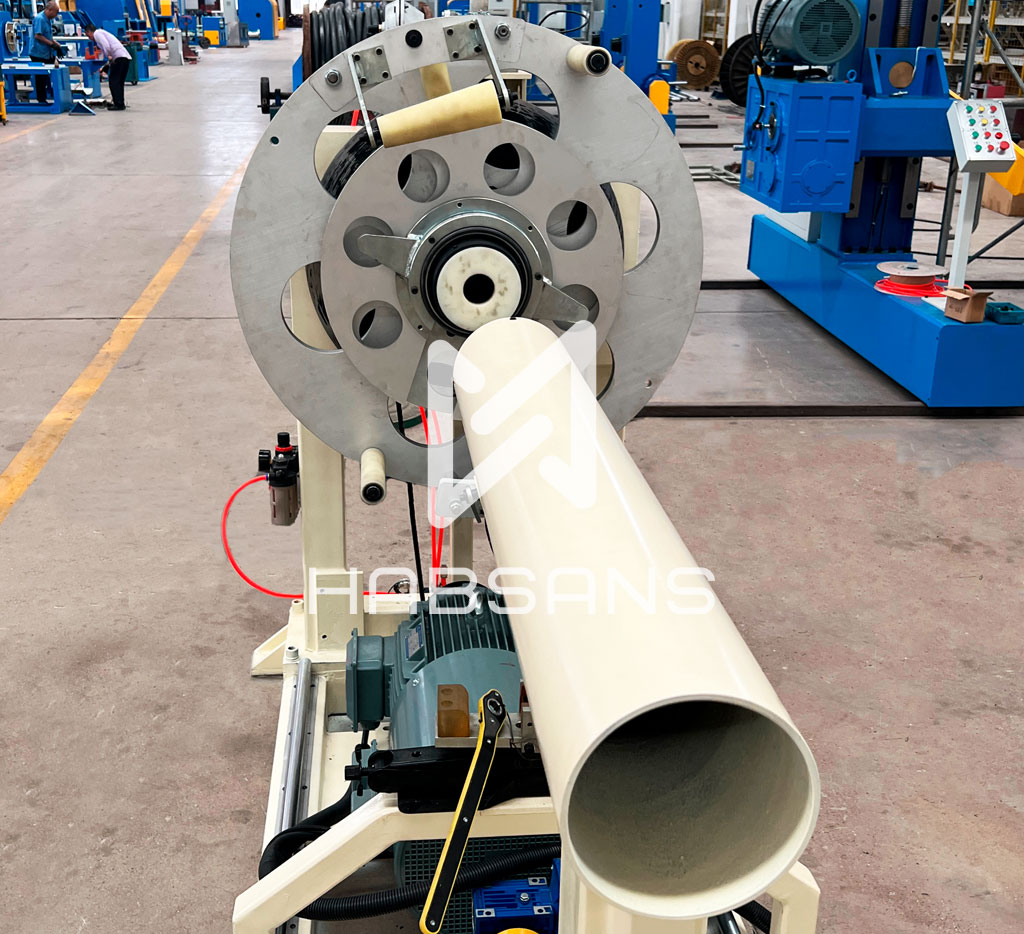

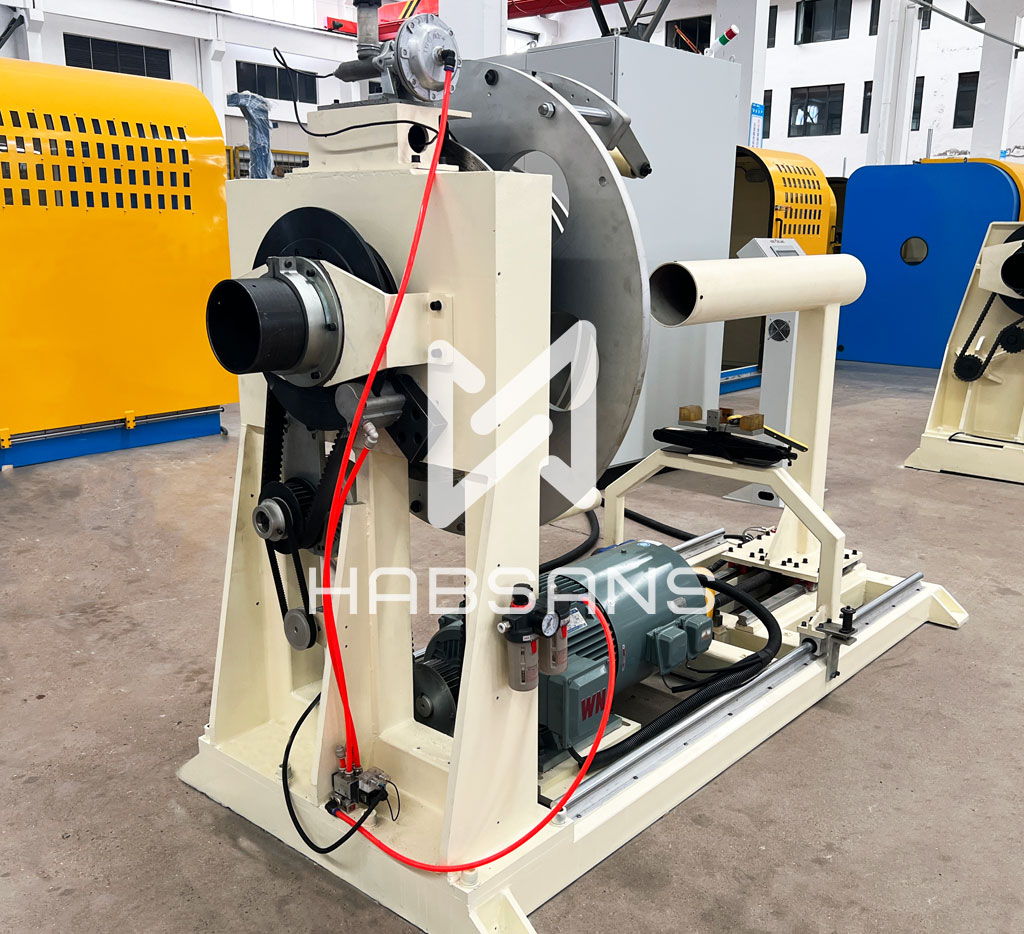

水平同心式带绕包机
用于生产大截面电缆，对铜带、铝带、聚乙烯带、纸带及其他非金属带材进行同心式绕包。
- 制造周期：60 个日历天。
- 设备质保期：投运后 1 年。
- 售后服务：在俄罗斯、哈萨克斯坦、乌兹别克斯坦设有服务中心，并提供在线支持和远程诊断。
- 灵活的付款条件。合同签署前可进行部分预付款，设备完成并准备发货后支付尾款。
- 投运：Habsans 公司资深技术人员负责设备安装、调试及人员培训。
| 同心式带绕包机技术参数： | |
|---|---|
| 名称 | 参数 |
| 最大坯料尺寸（mm） | Ø80 |
| 带盘外径（mm） | Ø600 |
| 适用带材宽度（mm） | 10 – 60 |
| 绕包头最大转速（rpm） | 500 |
| 带材材料 | 聚酯、聚乙烯、麦拉、纸带，以及厚度不超过 0.10 mm 的铜带与铝带 |
| 储带装置 | 10 – 15 个带盘 |
| 绕包节距（mm） | 20 – 200 |
| 节距更换 | 无级调节 |
| 变频电机功率（kW） | 18,5 |
水平同心 式带绕包机总体信息
适用范围
同心式带绕包机用于生产大截面电缆，对铜带、铝带、聚乙烯带、纸带及其他非金属材料进行同心绕包。
工作原理
带盘安装在储带装置上。储带装置采用机电驱动将带材送至绕包头。带材支撑架与顶紧装置由人工操作。 带材从储带装置进入绕包头，并由顶紧机构固定。安装完成后储带装置复位。整机配备安全检测传感器。
主要优势
- 带材张力根据设定模式自动调节，确保张力稳定。
- 张力调节范围：5 Nm–90 Nm，精度 ±1 Nm。
- 带材断带检测传感器。
- 绕包头前后运动可独立调节，实现平稳启动与快速停止。
水平同心式带绕包机问答
绕包过程中可使用哪些材料？
铜箔、铝箔、聚乙烯带、纸带、织物及其他非金属带材。
绕包前可处理的电缆坯料直径是多少？
未屏蔽电缆直径范围：Ø15–Ø80 mm。
带材张力可调范围是多少？
张力可在 5 Nm–90 Nm 范围内按设定模式平滑调节，精度 ±1 Nm。
