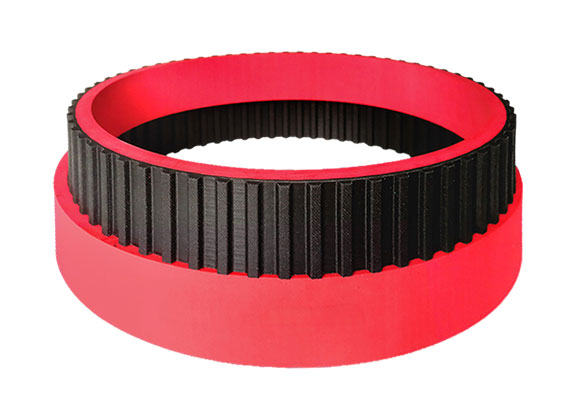

齿形和传动带
生产型号：HTD / RPP / RHP / PJ / PL
齿形和传动带用于在各种机械装置中实现轴之间的扭矩传递和同步运动。它们确保设备可靠、精确、安静地运行，不打滑，并在高负荷和高速下保持稳定的传动比。
- 生产周期：7个日历天起。
- 快速交付：3天起。
- 高耐磨性。
- 可按需定制任何尺寸。
齿形皮带的优势：
- 与皮带轮精确啮合 — 提供高精度定位与同步
- 无打滑 — 保持恒定传动比
- 低噪音和低振动 — 对高速系统尤为重要
- 耐油、耐湿及耐磨损 — 适用于恶劣工况
- 可在高速下工作 — 最高可达10,000转/分，取决于轮廓
- 防静电 （部分系列） — 对电子设备安全
- 耐用性强 — 高抗拉伸及抗疲劳性能
- 重量轻且结构紧凑
| 齿形皮带技术参数： | ||||
|---|---|---|---|---|
| 皮带类型 | 节距, 毫米 | 齿高, 毫米 | 皮带厚度, 毫米м | 角度, ° |
| MXL | 2.032 | 0.51 | 1.22 | 40° |
| XXL | 3.175 | 0.76 | 1.52 | 50° |
| XL | 5.080 | 1.27 | 2.30 | 50° |
| L | 9.525 | 1.91 | 3.60 | 40° |
| H | 12.70 | 2.29 | 4.30 | 40° |
| XH | 22.225 | 6.35 | 11.20 | 40° |
| XXH | 31.750 | 9.53 | 15.70 | 40° |
| T2.5 | 2.5 | 0.70 | 1.30 | 40° |
| T5 | 5.0 | 1.20 | 2.20 | 40° |
| T10 | 10.0 | 2.50 | 4.50 | 40° |
| T20 | 20.0 | 5.00 | 8.00 | 40° |
| AT5 | 5.0 | 1.20 | 2.70 | 50° |
| AT10 | 10.0 | 2.50 | 5.00 | 50° |
| AT20 | 20.0 | 5.00 | 8.00 | 50° |
| 齿形皮带图纸： | ||||
 |
||||

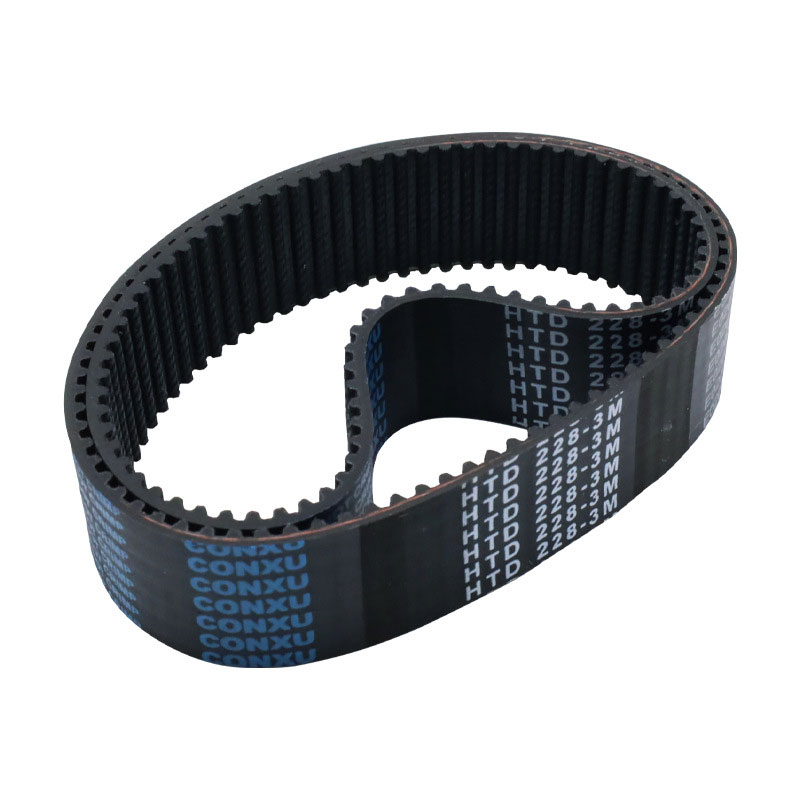

| HTD / RPP / RHP 弧形齿形皮带技术参数： | |||||
|---|---|---|---|---|---|
| 系列 | 类型 | 节距 (毫米) | 齿高 (毫米) | 皮带厚度 (毫米) | |
| HTD | 3M | 3.00 | 1.22 | 2.40 | |
| 5M | 5.00 | 2.06 | 3.60 | ||
| 8M | 8.00 | 3.36 | 5.80 | ||
| 14M | 14.00 | 6.02 | 10.00 | ||
| 20M | 20.00 | 8.40 | 13.20 | ||
| STPD/STS | S2M | 2.00 | 0.76 | 1.36 | |
| S3M | 3.00 | 1.14 | 2.30 | ||
| S4.5M | 4.50 | 1.71 | 2.80 | ||
| S5M | 5.00 | 1.91 | 3.40 | ||
| S8M | 8.00 | 3.05 | 5.30 | ||
| S14M | 14.00 | 5.30 | 10.20 | ||
| RPP/RHP | P2M | 2.00 | 0.76 | 1.36 | |
| P3M | 3.00 | 1.15 | 1.90 | ||
| P5M | 5.00 | 1.95 | 3.50 | ||
| P8M | 8.00 | 3.20 | 5.50 | ||
| P14M | 14.00 | 6.00 | 10.00 | ||
| G/Y | 2G | 2.00 | 0.75 | 1.35 | |
| 3G | 3.00 | 1.14 | 2.40 | ||
| 5G | 5.00 | 1.93 | 3.80 | ||
| 8G | 8.00 | 3.02 | 5.20 | ||
| 弧形齿形皮带图纸： | |||||
|
HDT
STPD-STS
G-Y
RPP-RHP
|
|||||

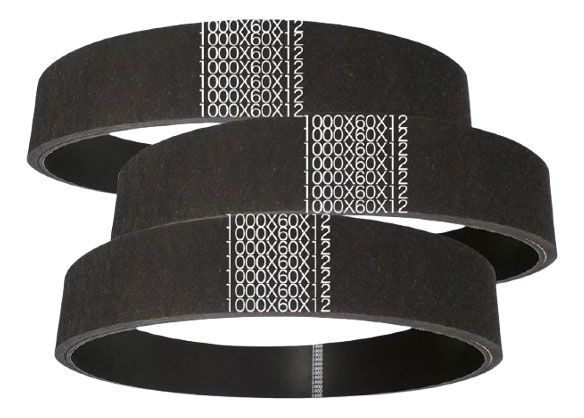

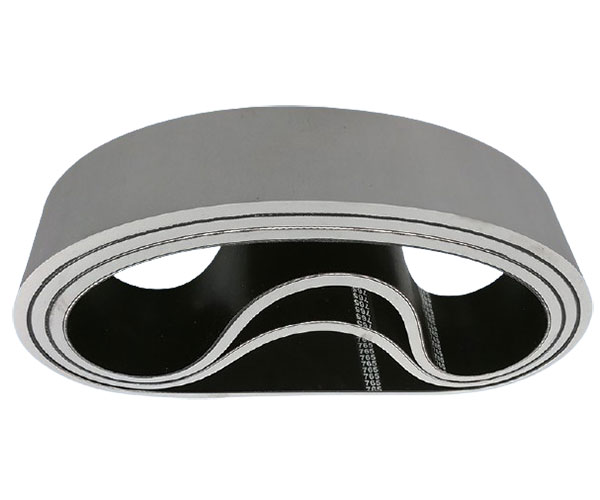

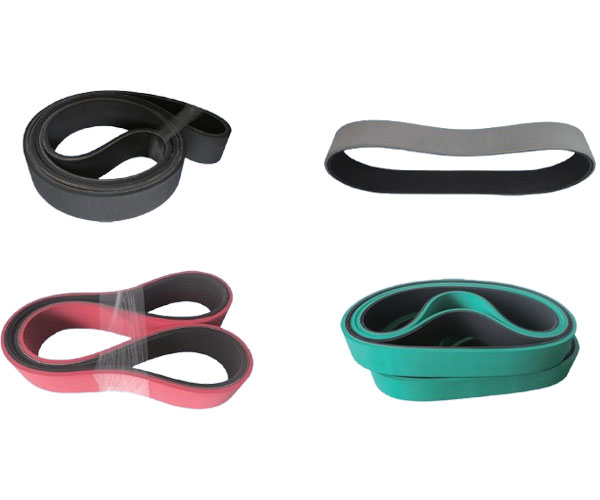

传动带优势：
- 耐磨性增强 — （超耐磨型）
- 防滑表面 — 即使在负载下也不打滑
- 钢索或织物层加固 — 高抗拉强度
- 适用于恶劣工况 — 耐高温，防尘防潮
- 适用于垂直和水平载荷运输
- 受力时伸长率低 — 拉力稳定
- 多种表面涂层 — 适应不同工况：PVC、PU、粗糙面等
| 牵引带参数参考表: | |||||
|---|---|---|---|---|---|
| № | 技术参数 | PJ 型 | PK 型 | PL 型 | PM 型 |
| 1 | 齿距 (毫米) | 2.34 | 3.56 | 4.7 | 9.4 |
| 2 | 可选宽度 (毫米) | 20–400 | 20–400 | 20–400 | 20–400 |
| 3 | 可选厚度 (毫米) | 6–12 | 7–15 | 12–30 | 20–50 |
| 4 | 材质 | 橡胶 | 橡胶 | 橡胶 | 橡胶 |
| 5 | 抗拉强度 (公斤力/齿) | 56–60 | 116–124 | 232–248 | 532–572 |
| 6 | 建议预拉伸 (%) | 0.5–0.6 | 0.6–0.7 | 0.75–0.85 | 0.95–1.1 |
| 7 | 延伸载荷 (公斤力/齿) | 14–15 | 29–31 | 85–62 | 133–143 |
| 8 | 摩擦系数 (SUS 表面) | 1–2 | 1–2 | 1–2 | 1–2 |
| 9 | 推荐最小轮径 (毫米) | Ø50 | Ø85 | Ø150 | Ø240 |
| 10 | 推荐工作温度范围 (°C) | –20~+80 | –20~+80 | –20~+80 | –20~+80 |
问答
齿形皮带和传动带有什么区别？
齿形皮带具有齿形轮廓，可实现精确传递扭矩而无打滑。传动带是平带或多槽带，设计用于承受高负荷并保证与皮带轮的可靠啮合。
如何选择合适的皮带？
选择取决于使用条件：功率、负荷、皮带轮直径、速度和温度范围。若需要精确传动，应选择齿形皮带；若需要大牵引力，应选择传动带。
皮带的工作温度范围是多少？
大多数橡胶齿形皮带和传动带的工作温度范围为 –20°C 至 +80°C。
皮带的主要材料是什么？
主要材料为耐磨橡胶，并通过帘线或合成纤维增强以提高强度。
